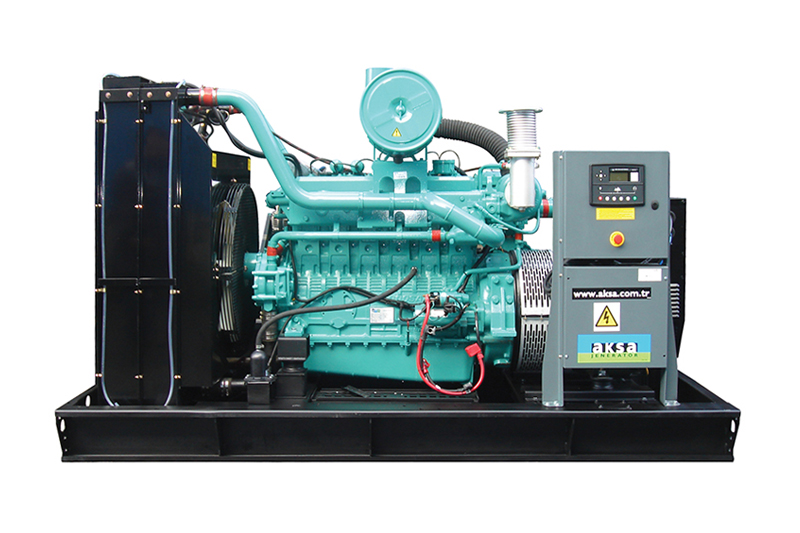

ADG 158

Teklif Al Ürün Kontrol Sistemi Kabin

Ürün: HYUNDAI Alternatör: ECP 34-1L/4 C Kontrol Sistemi: DSE 6120

Ürün Hakkında

Sabit tesislerde, yedek veya sürekli güç kaynağı kullanım sahalarında Aksa jeneratör grubu, güvenilirlik ve ideal performans sağlar. Üretilen tüm jeneratör grupları için, ön ürün testi ve fabrika imalat testi yapılır.

Genel Özellikler

Model Adı		ADG 158
Frekans (HZ)		50
Kullanılan Yakıt Tipi		Natural Gas
Motor Markası ve Modeli		HYUNDAI - GE08TI
Alternatör Markası ve Modeli		Mecc Alte - ECP 34-1L/4 C
Kontrol Paneli Modeli		DSE 6120
Kabin		MS 60 NG

3 Faz Sayısı, 50 Hz, PF 0.8

VOLTAJ	Standby Güç (ESP)		Prime Güç (PRP)		Standby Amper
VOLTAJ	kVA	kW	kVA	kW	Standby Amper
400/231	158	126.4	143	114.4	228.06

Standby Güç (ESP) : Güvenilir şebeke kaynağının kesilmesi durumunda, değişken elektrik yük ihtiyacının karşılanmasında kullanılır. ESP, ISO 8528-1'e uygundur Aşırı yüklemeye izin verilmemiştir.

Prime Güç (PRP) : Değişken yük altında sürekli çalışma gücü olarak tanımlanmıştır. PRP, ISO 8528-1'e uygundur her 12 saatte bir 10% aşırı yükleme yapılabilir.

Motor Özellikleri

Ceket Suyu Isıtıcı Adedi
Motor		HYUNDAI
Motor Modeli		GE08TI
Silindir ve Tasarım		6 cylinders - in line
Çap ve Strok	mm	111 (4,37) X 139 (5,47)
Toplam Silindir Hacmi	L	8,1 (492,5)
Hava Emme		Turbo Charged and Intercooled(Water to Air)
Sıkıştırma Oranı		10.5:1
Norminal Devir	d/dk	1500
Yağ Kapasitesi	L	23
Standby Güç (kW/HP)		141/191
Prime Güç (kW/HP)		128/174
Ceket Suyu Isıtıcı Adedi		1
Ceket Suyu Isıtıcı Gücü (Watt)
Ceket Suyu Isıtıcı Gücü (Watt)		1500
Kullanılan Yakıt Tipi
Kullanılan Yakıt Tipi		Natural Gas
Enjeksiyon ve Sistem Tipi
Enjeksiyon ve Sistem Tipi		Spark-Ignited
Yakıt Pompası Tipi
Yakıt Pompası Tipi		-
Governör Sistemi
Governör Sistemi		ECU
Operasyon Voltajı (Vdc)
Operasyon Voltajı (Vdc)		24 Vdc
Batarya ve Kapasite (Miktar/Ah)
Batarya ve Kapasite (Miktar/Ah)		2x85
Şarj Alternatörü
Şarj Alternatörü		45
Soğutma Metodu
Soğutma Metodu		Water Cooled
Sogutma Kapasitesi (sadece motor) (l)
Sogutma Kapasitesi (sadece motor) (l)		18/4,8
Hava Filtresi
Hava Filtresi		Dry Type
Prime %100 Yükte Yakıt Sarfiyatı (m³/saat)
Prime %100 Yükte Yakıt Sarfiyatı (m³/saat)		31,8 (22,8)
Prime %75 Yükte Yakıt Sarfiyatı (m³/saat)
Prime %75 Yükte Yakıt Sarfiyatı (m³/saat)		24,3 (17,4)
Prime %50 Yükte Yakıt Sarfiyatı (m³/saat)
Prime %50 Yükte Yakıt Sarfiyatı (m³/saat)		17,8 (12,8)

Alternatör Özellikleri

Üretici		Mecc Alte
Alternatör Markası ve Modeli		ECP 34-1L/4 C
Frekans (HZ)	Hz	50
Güç (kVA)	kVA	150
Tasarım		4 Pole, Brushless
VOLTAJ	V	400
Faz		3
Otomatik Voltaj Regülatörü		DSR
Voltaj Regülasyonu	(+/-)	1
Yalıtım Sistemi		H
Koruma Sınıfı		IP23
Güç Faktörü		0.8
Alternatör Ağırlığı (Kg)		423
Soğutma Havası (m³/dk)	m³	29.2

Boyut ve Ağırlık

Açık Grup	Kuru Ağırlık (kg.) (kg.)	Boy (mm.)	En (mm.)	Yükseklik (mm.)	Yakıt Depo Kapasitesi (lt.) (Lt.)
	1960	2860	1300	1700
Kabinli Grup	Kuru Ağırlık (kg.) (kg.)	Boy (mm.)	En (mm.)	Yükseklik (mm.)	Yakıt Depo Kapasitesi (lt.) (Lt.)
MS 60 NG	2500	3960	1010	2100	N/A

Standart Özellikler

- Su soğutmalı gazlı motor

- Radyatör ve mekanik fan

- Dönen ve sıcak parçalara dokunmayı önleyen koruyucu kafes

- Elektrikli marş motoru ve şarj alternatörü

- Akü (kurşun asitli), kabloları ve sehpası

- Motor blok suyu ısıtıcısı

- Çelik şase ve titreşim önleyici takozlar

- Esnek yakıt bağlantı hortumları

- Tek yataklı, ve H yalıtım sınıflı alternatör

- Endüstriyel kapasitede susturucu ve esnek çelik kompensatör

- Elektronik akü şarj cihazı

- Kullanma ve montaj kılavuzu

Jeneratör Donanım Seçenekleri

MOTOR
• Yakıt-su ayırıcı filtre
• Düşük su seviyesi alarmı
• Yağ ısıtıcısı

ALTERNATÖR
• Isıtıcı, rutubet önleyici
• Büyük güçte alternatör
• Tek fazlı alternatör (4 hatlı)
• Çıkış şalteri

KONTROL PANOSU
• Uzaktan iletişim ve kontrol
• Toprak kaçağı, tek jeneratör
• Şarj ampermetresi

TRANSFER PANOSU
• Üç veya dört kutuplu transfer sistemi
• Üç veya dört kutuplu motorlu çıkış şalteri

YARDIMCI DONATILAR
• Ana Yakıt Tankı
• Otomatik veya manuel yakıt dolum sistemi
• Yağ boşaltma, el pompası
• Düşük ve yüksek yakıt seviyesi alarmı
• Egzoz susturucusu, meskûn mahal tip
• Muhafaza kabini; ses yalıtımlı tip veya açık alan tip
• Hava kanalı adaptörü (radyatör önü)
• Motorlu panjur (hava giriş ve çıkış devresi)
• Ses yalıtımlı kanal (hava giriş ve çıkış devresi)
• Römorklar
• Alet takımı (bakım için)
• 1500/3000 çalışma saati için bakım seti
• Çift cidarlı şasi
• Antifriz ve motor yağlama yağı (-30°C çevre sıcaklığı için)

Kontrol Sistemi: DSE 6120

1. Menü navigasyon butonları
2. Şebeke ve transfer butonu
3. LCD ile işletme durumları ve ölçme göstergeleri
4. Arıza alarm LED'leri
5. Jeneratör ve transfer butonu
6. Durum Led'leri
7. Çalışma şekli seçme butonları

Cihazlar

● DSE, model 6120 otomatik şebeke arıza izleme ve jeneratör kontrol modülü.

● Elektronik akü şarj cihazı Giriş 198-264 volt , Çıkış 27,6 V 5 A (24 V) veya 13,8 Volt 5A (12V)

● Acil durdurma butonu ve kontrol devreleri için sigortalar.

Yapı ve Boya

Cihazlar çelik sacdan imal edilmiş pano kabinine montaj yapılır. Pano sacı fosfat kimyasalı ile kaplanarak sac yüzeyi korozyona dirençli hale getirilir. Polyester bileşik toz boya ve fırınlama işlemi ile pano kabinine son derece dayanıklı boya yapılır.Kilitli ve menteşeli pano kapağı ile cihazlara ulaşmak kolaydır.

Montaj

● Kontrol panosu, jeneratör grubu şasisi üzerindeki çelik ayaklar ile bağlanmıştır.

● Pano, jeneratör grubunun sağ yan tarafına (gruba alternatör tarafından balıkdığında) yerleştirilmiştir.

Jeneratör Kontrol Ünitesi

DSE 6120 Kontrol Modülü, gaz ve dizel motorlu jeneratör grupların otomatik olarak çalıştırılması ve durdurulmasını gerçekleştirir. Modül, jeneratörün frekansı, voltajı, akımı, motor yağ basıncı, soğutma suyu sıcaklığı, çalışma saati, akü voltajını izleyecek ve LCD ekranda gösterecek şekilde tasarlanmıştır.

Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder. Jeneratörde arıza meydana geldiğinde otomatik olarak jeneratör durdurulur ve ilgili arıza modülün ön panelinde LCD ekranda gösterilir.

Standart Özellikler

● Mikroişlemci ile kontrol.

● LCD ekrandan, bilgileri kolay okuma.

● Şebeke ve jeneratör güçleri arasında transfer kontrolü.

● Ön panel üzerinden manuel programlama.

● Butonların yerleşimi ve işletme sistemi kolay.

● Uzaktan çalıştırma.

● Hafızaya kayıtlı 50 alarmı görebilme.

● Kontrol tuşları: Stop/Sıfır, Manüel, Otomatik, Test, Start, butonları. LCD ekran bilgisini ilerletme tuşu.

Ölçme Göstergeleri
MOTOR
●Motor devri.
●Yağ basıncı.
●Su sıcaklığı.
●Çalışma saati.
●Akü voltajı.
●Ayarlanabilir zamanlama.

JENERATÖR
●Voltaj (L-L, L-N).
●Akımlar (L1-L2-L3).
●Frekans.
●Jeneratör Hazır.
●Jeneratör Devrede.

ŞEBEKE
●VoltaJ (L-L, L-N).
●Frekans.
●Şebeke Hazır.
●Şebeke Devrede.

Opsiyon Özellikleri

● Harici sensör ile basınç, sıcaklık, yüzdesel kontrol imkanı (uyarı, kapatma ve elektriksel arıza).

● PC'den USB kablo ile modülün lokal olarak programlanması ve izlenebilmesi (maks. 6 metre).

Standartlar

● Elelektriksel Güvenlik / EMC uygunluk

● BS EN 60950 Elektrikli iş cihazları

● BS EN 61000-6-2 EMC muafiyet

● BS EN 61000-6-4 EMC emisyon standartı

Elektronik Akü Şarj Cihazı

● Akü şarj cihazı switching-mode ve SMD teknolojisi ile üretilmişdir ve yüksek verime sahiptir.

● Akü, V - I karakteristik eğrisine göre şarj edilir. 5 amper, 13,8 Volt (12V) ve 27,6 Volt (24 V) . Giriş 198 - 264 volt AC.

● Cihaz çıkışı kısa devreye karşı korunmuştur.

● Şarj arızası çıkışı mevcuttur.

● RFI filtre ile manyetik parazitleri bastırma özelliği.

● Galvanik izoleli giriş ve çıkışları 4kV'a kadar atlamalara dayanıklıdır.

Kabin: MS 60 NG

Standart Özellikler

Kabin Seri Modeli		MS 60 NG
En	mm.	1010
Boy	mm.	3960
Yükseklik	mm.	2100
Yakıt Depo Kapasitesi (lt.)	Lt.	N/A
